梁柱一體化

 二維碼 98
發表時間:2018-06-07 15:10

裝配整體式混凝土框架結構是裝配式混凝土框架結構的一種,是指全部或部分框架梁、柱采用預制混凝土構件,通過可靠的連接方式進行拼接并與現場后澆混凝土、水泥基灌漿料形成整體的混凝土結構。梁、柱拆分形式多種,方法各異,沒有固定模式,拆分時只能根據所在地區各方面條件,綜合分析確定最優方案。下面提供幾種常見拆分方案供選擇。

裝配整體式框架結構拆分方案:

方案1:框架梁、柱現澆,樓板疊合預制;

方案分析:該方案設計、生產、施工均相對簡單,適用初步發展裝配式的單位。

方案2:預制框架梁(整跨單向)、樓板疊合預制,預制框架柱;

方案分析:該方案主要考慮柱頭后澆區域內縱橫預制梁同時相交于柱頭鋼筋碰撞的情況,因此采用預制單方向梁的方式,可以大大降低設計與施工的難度。(見下圖)

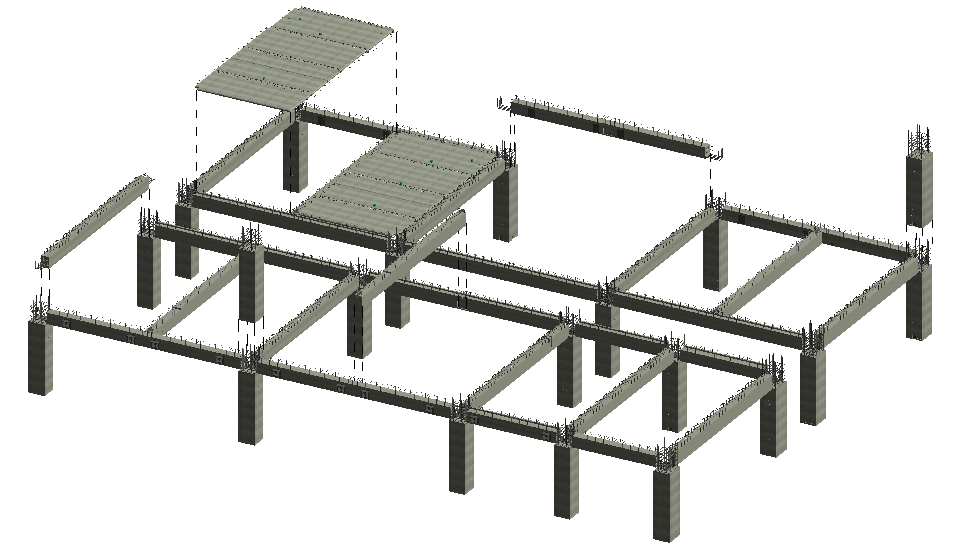

單方向梁預制平面示意圖


方案3:框架梁(整跨)、柱預制(梁下柱)、樓板疊合預制,柱頭節點現澆;(圖1.2.1-1)

方案分析:該方案設計難度較大,施工難度較大,但裝配率相對較高。

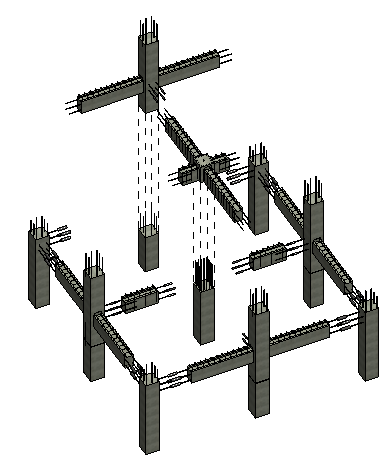

方案4: 框架梁(跨中)、柱(梁下柱)、蓮藕頭、蓮藕梁、列數狀預制構件、樓板疊合預制;(圖1.2.1-2a、b、c)

方案分析:該方案主要借鑒于日本的拆分理念,拆分比較靈活,裝配率高,設計難度較大,生產難度較大,將復雜工作在工廠內完成,現場施工較簡單,比較符合裝配式理念。

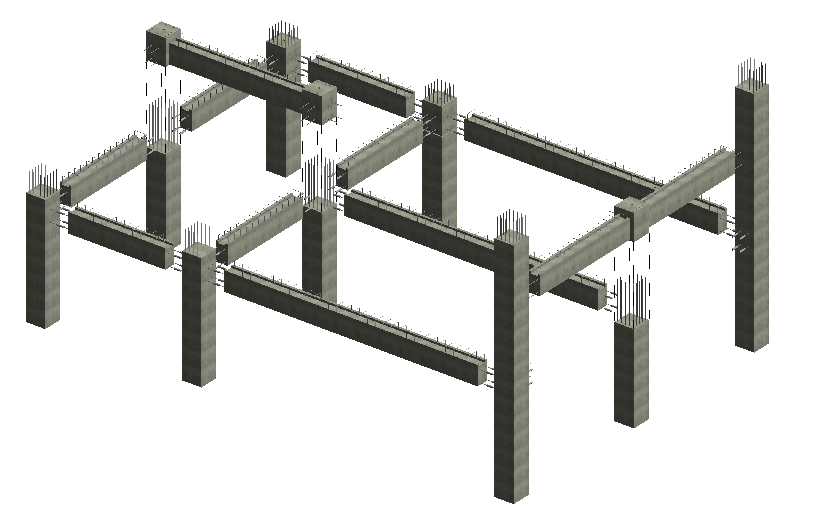

圖1.2.1-1 方案3

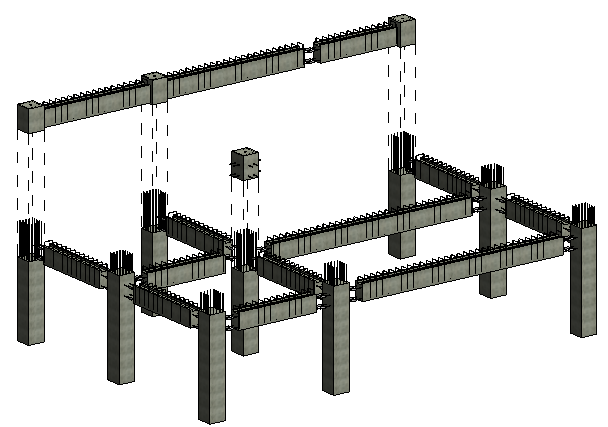

圖1.2.1-2a 方案4—效果圖1





圖1.2.1-2b   方案4—效果圖2


圖1.2.1-2c   方案4—效果圖3

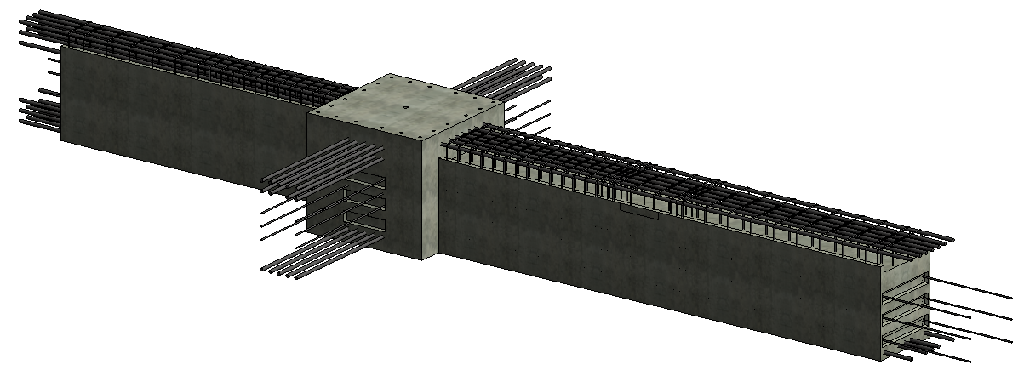

尺寸:2750x750x750mm

文字說明:預制清水梁柱,采用定型鋼模板制作,尺寸精準, 運用于框架結構中柱與梁交接節點位置,便于安裝,大大縮短施工時間。
